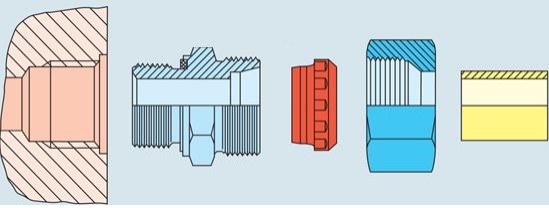

卡套式管接頭由三部分組成：接頭體、卡套、螺母。當卡套和螺母套在鋼管上插入接頭體后，旋緊螺母時，卡套前端外側與接頭體錐面貼合，內刃均勻地咬入無縫鋼管，形成有效密封（見下圖）。

所有零件均符合 DIN2353/DIN EN ISO 8434，鋼管符合 DIN 2391 標準。

為有效解決傳統卡套接頭裝配中的過擰、連接下沉、后續泄露等缺陷，提高密封效率，現規定卡套式管接頭的裝配工藝步驟：

1、下料

根據所需的長度垂直鋸下鋼管。相對于鋼管軸線允許有 1/2°偏差。請勿使用切管器或切割輪，因?yàn)闀?huì)導致嚴重的毛刺和切偏，推薦使用固定式無齒鋸。

2、對管端稍微去毛刺并清洗鋼管

去毛刺（最大 0.2×45°）清洗管端裝配部位（至少螺母兩倍長度）不得有碎屑、污物和油漆。

3、如圖所示放置螺母和卡套

注：不銹鋼接頭應使用專用潤滑脂潤滑螺母和卡套 45°倒錐面及通孔，潤滑后立即裝配以免附著污物。

4、標記和預裝

將接頭體牢靠固定虎鉗上，鋼管需垂直固定且插入至接頭體內端面。手工擰緊螺母至卡套夾住管子，感覺扭矩明增大（壓力點）。為確保正確的擰緊圈數，必須在螺母、接頭和鋼管上做好標記，用扳手把螺母擰緊 1?～1?圈。現使用鋼管建議預裝至約1?圈。

5、檢查

檢查切割刃的切入深度。在齒形卡套切割刃前應該能看到一圈材料。齒形卡套可以在鋼管上旋轉，但不能軸向位移。

6、接頭體的終裝

擰緊螺母直至所需力矩明顯增大，終裝時螺母再擰 1/6～1/4圈。（或參照卡套接頭裝配扭矩表）

7、重裝

每次拆卸接頭時，都必須與終裝所需的相同扭矩重新擰緊螺母。
